以下是壓力容器鍛件圖紙設計的系統性要點總結，涵蓋材料選擇、結構設計、工藝要求和質量控制等關鍵環節：
1. 材料選擇與標準
1.1 常用材料
碳鋼：SA-105（法蘭）、SA-266 Gr.2（筒體）
低合金鋼：SA-182 F11/F22（高溫高壓）、16MnD（低溫沖擊）
不銹鋼：SA-182 F304/F316（耐腐蝕）、SA-479 316L（醫用）
特殊材料：SA-522（低溫容器）、SA-508 Gr.3（核級）
1.2 材料關鍵要求
化學成分：嚴格控制S、P含量（≤0.025%）
力學性能：
室溫抗拉強度≥485MPa（ASME II-D要求）
-46℃沖擊功≥54J（低溫容器）
特殊認證：
核電鍛件需滿足ASME III-NCA分卷要求
抗氫材料需通過NACE MR0175認證
2. 結構設計要點

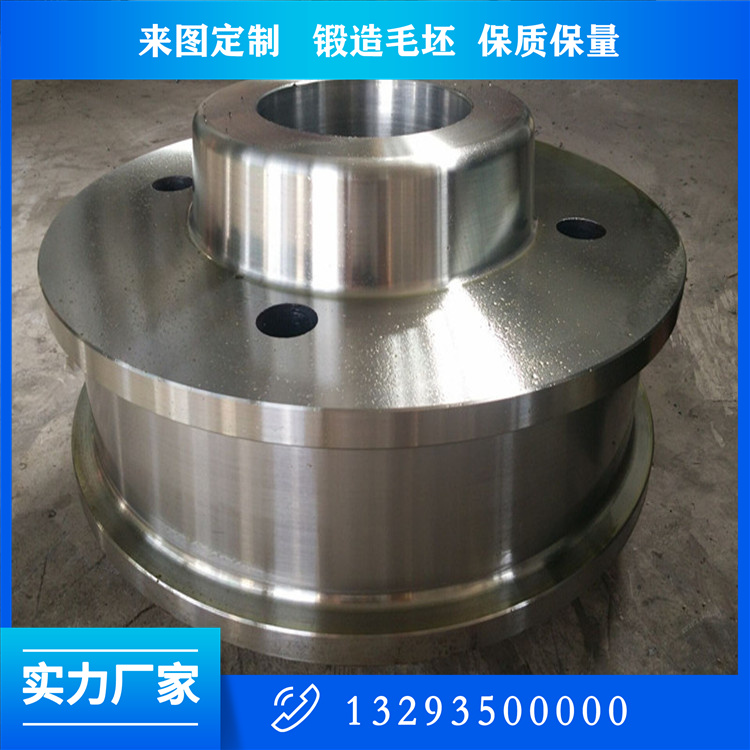

2.1 典型鍛件類型
鍛件類型設計重點示例規格
筒體段 內徑公差±0.5%且≤5mm Φ2000×150mm（壁厚）
封頭 過渡區曲率半徑≥10%直徑 橢圓封頭長徑比2:1
法蘭 螺栓孔節圓直徑公差±0.3mm Class 300 RF法蘭
管嘴 接管內壁倒角≥1.5×壁厚 DN200 NPT接口
2.2 關鍵結構設計
厚度計算：
math
復制
下載
t = \frac{PD}{2SE-0.2P} + C
（P設計壓力，D內徑，S許用應力，E焊縫系數，C腐蝕余量）
過渡區設計：
筒體-封頭連接處：1:3削薄過渡
開孔補強：補強圈寬度≥2.5倍開孔直徑
密封面：
法蘭密封面Ra≤3.2μm（RF面）
榫槽面配合公差H7/h6
3. 制造工藝要求
3.1 鍛造工藝
鍛造比：
筒體段≥3:1
重要承壓件≥4:1
熱處理：
正火+回火（碳鋼）
淬火+回火（合金鋼，如SA-182 F91）
缺陷控制：
不允許存在白點、裂紋
單個夾雜物尺寸≤1.6mm（ASTM E45）
3.2 機加工要求
特征部位加工精度表面處理
密封面 IT6級，平面度0.05mm 鏡面拋光（Ra≤0.8μm）
螺紋孔 6H級精度 鍍鋅或達克羅防腐
坡口 角度±1°，鈍邊±0.5mm PT檢測無缺陷
4. 檢測與驗收標準
4.1 無損檢測（NDT）
檢測方法標準合格等級
超聲波（UT） ASME SA-388 不允許≥φ3mm缺陷
射線（RT） ASME Sec.V Art.2 Ⅱ級合格
磁粉（MT） ASME SA-275 無任何線性顯示
4.2 壓力試驗
水壓試驗：1.25倍設計壓力，保壓30分鐘
氣壓試驗：1.1倍設計壓力，需附加安全措施
泄漏試驗：氦檢漏率≤1×10?? Pa·m3/s（核級）
5. 圖紙標注規范
5.1 必標內容
plaintext
復制
下載
【技術要求】
1. 鍛件按ASME SA-508制造，Ⅲ級驗收；
2. 正火+回火熱處理，硬度187-241HB；
3. 所有轉角R≥10mm（除特殊注明外）；
4. 100%UT+MT檢測，符合SA-388 Class 3；
5. 水壓試驗壓力6.9MPa，保壓時間≥30min。
5.2 典型標注示例
尺寸鏈：Φ1500±1.5（內徑）×200±0.8（壁厚）
形位公差：
法蘭密封面?|0.05|A（垂直度基準A）
筒體圓柱度?|0.1|
表面符號：
焊接坡口標注"▽3.2"
非接觸面標注"▽12.5（As forged）"
6. 特殊工況設計
6.1 高溫容器（＞400℃）
材料需滿足蠕變強度（如SA-387 Gr.91）
設計考慮熱膨脹補償（膨脹節或柔性結構）
6.2 低溫容器（＜-50℃）
夏比V型缺口沖擊試驗溫度比MDT低30℃
禁止采用填角焊等應力集中結構
6.3 抗氫設備
硬度控制≤22HRC（NACE MR0103）
采用全焊透結構（避免縫隙腐蝕）
7. 常見設計錯誤案例
錯誤類型后果改進方案
未標注鍛流線方向 力學性能各向異性 增加"流線∥主應力方向"標注
過渡圓角不足 疲勞壽命降低70% R角從5mm增至15mm
漏標無損檢測要求 制造廠按最低標準執行 明確UT/MT檢測范圍和等級
8. 設計驗證流程
應力分析：
按ASME VIII Div.2進行FEA驗證
峰值應力≤3Sm（Sm為材料許用應力）
工藝評審：
聯合鍛造廠確認分模可行性
焊接工藝評定（PQR/WPS）
原型測試：
爆破試驗（驗證極限承載）
循環壓力試驗（≥1000次）
通過以上要點的嚴格控制，可確保壓力容器鍛件滿足ASME、GB/T 150等標準要求。對于核電、氫能等特殊應用場景，需增加相應專項驗證（如輻照試驗、氫致開裂試驗）。建議在設計階段采用三維建模（如SolidWorks）+有限元分析（如ANSYS）協同工作。
